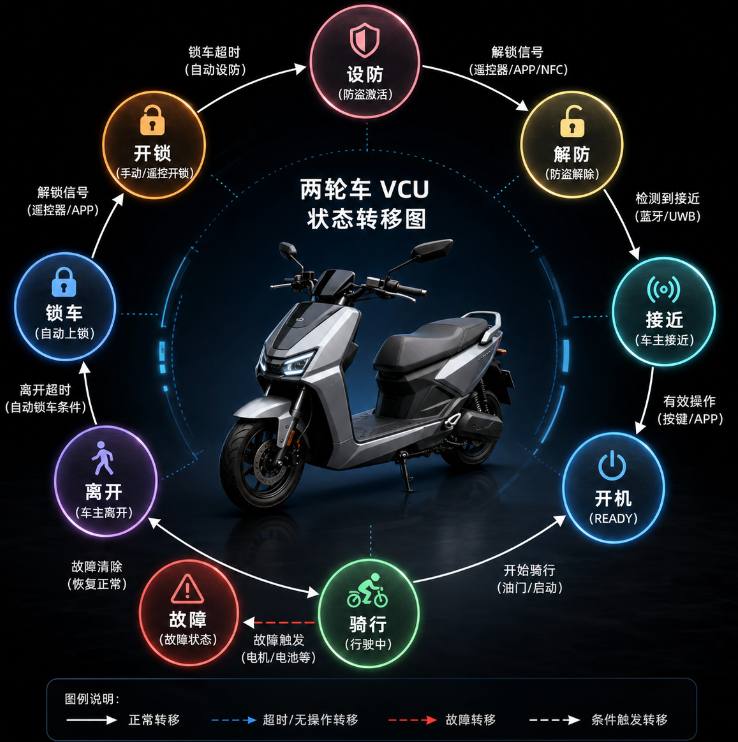

在嵌入式开发中，状态机几乎无处不在。比如两轮车VCU中，我们至少需要设防，解防，接近，开机，骑行，故障，离开，锁车，开锁等状态。
当然，设备启动需要状态机，蓝牙连接需要状态机，OTA升级需要状态机，电机控制需要状态机，甚至一个按键处理都可以看成一个状态机。
最开始写状态机的时候，绝大多数工程师都会选择最直接的方式：switch-case。因为它简单、直观。
比如一个设备自检流程：
设备上电以后处于空闲状态：IDLE
收到启动命令：START
进入检测状态：RUN
检测成功：SUCCESS
检测失败：FAIL
于是代码很自然地写成：
switch(state)
{
case IDLE:
if(event == START)
{
start_check();
state = RUN;
}
break;
case RUN:
if(event == CHECK_OK)
{
state = SUCCESS;
}
else if(event == CHECK_ERR)
{
state = FAIL;
}
break;
case SUCCESS:
break;
case FAIL:
break;
}
这样的写法，刚开始没有任何问题。几个状态，几个事件，一眼就能看懂。
但是，嵌入式项目最容易出现的问题就是，产品需求会不断增加，SB领导不断的加戏，在没有AI的时代，这简直就是噩梦，即便现在有了AI的时代，你还得担惊受怕的夜不能眠。
状态机真正复杂的地方，不是状态，而是组合
假设最开始只有：IDLE 、RUN 、SUCCESS 、FAIL四个状态。
后来需求增加：
- 检测超时
- 自动重试
- 电压异常
- 温度异常
- 通信失败
- 用户取消
- 低功耗唤醒
状态越来越多：IDLE, RUN, WAITPOWER, WAITSENSOR, RETRY, SUCCESS, FAIL, TIMEOUT, ERROR等
事件也越来越多：START、OK、ERROR、TIMEOUT、CANCEL、RETRY
这时候问题出现了。
switch里面开始不断增加判断：
switch(state)
{
case RUN:
if(event == OK)
{
...
}
else if(event == ERROR)
{
...
}
else if(event == TIMEOUT)
{
...
}
else if(event == CANCEL)
{
...
}
break;
case RETRY:
if(event == OK)
{
}
else if(event == TIMEOUT)
{
}
break;
}
代码并不是因为复杂逻辑变复杂，而是因为状态迁移关系越来越多。

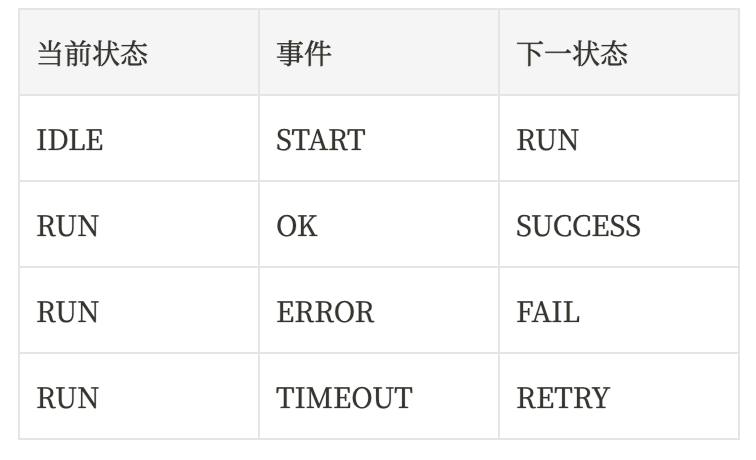

实际上，一个状态机最核心的信息只有三个：当前状态，发生事件，下一状态。
例如：
所以，这些东西本质上是一张数据表，既然状态迁移本身就是数据，为什么还要写成大量代码？
表驱动状态机：把流程从代码中拿出来
状态变化不再写在 switch 里面，而是定义一张表，结构如下：
typedef struct
{
uint8_t from; // 当前状态
uint8_t event; // 触发事件
uint8_t to; // 目标状态
void (*action)(void); //执行一些操作
} state_trans_t;
然后描述所有状态变化：
static const state_trans_t table[] =
{
{
IDLE,
EVENT_START,
RUN,
check_start
},
{
RUN,
EVENT_OK,
SUCCESS,
check_success
},
{
RUN,
EVENT_ERROR,
FAIL,
check_fail
}
};
这张结构化的表其实就是状态转移图。
以前：代码决定状态怎么走
现在：数据表来决定状态怎么走，代码负责执行，代码几乎不用动了。
状态机运行过程
状态机只需要一个统一入口：
void fsm_process(fsm_t *fsm, uint8_t event)
{
for(int i=0; i<table_size; i++)
{
if(（table[i].from == fsm->state）&&（table[i].event == event）)
{
fsm->state = table[i].to; //下一个状态
if(table[i].action) //如果有需要执行的操作，执行。
{
table[i].action(fsm);
}
return;
}
}
}
例如
当前状态：IDLE。
收到：EVENT_START
程序遍历表，然后找到IDLE + START事件，对应状态：RUN。
于是：IDLE ——> START时间 ——> RUN
同时执行：check_start();
下一次
当前状态：RUN
收到：EVENT_OK
继续查表，找到：RUN + OK，于是：
RUN ——> OK ——> SUCCESS
整个流程完全由表控制。
为什么工程项目喜欢这种方式？

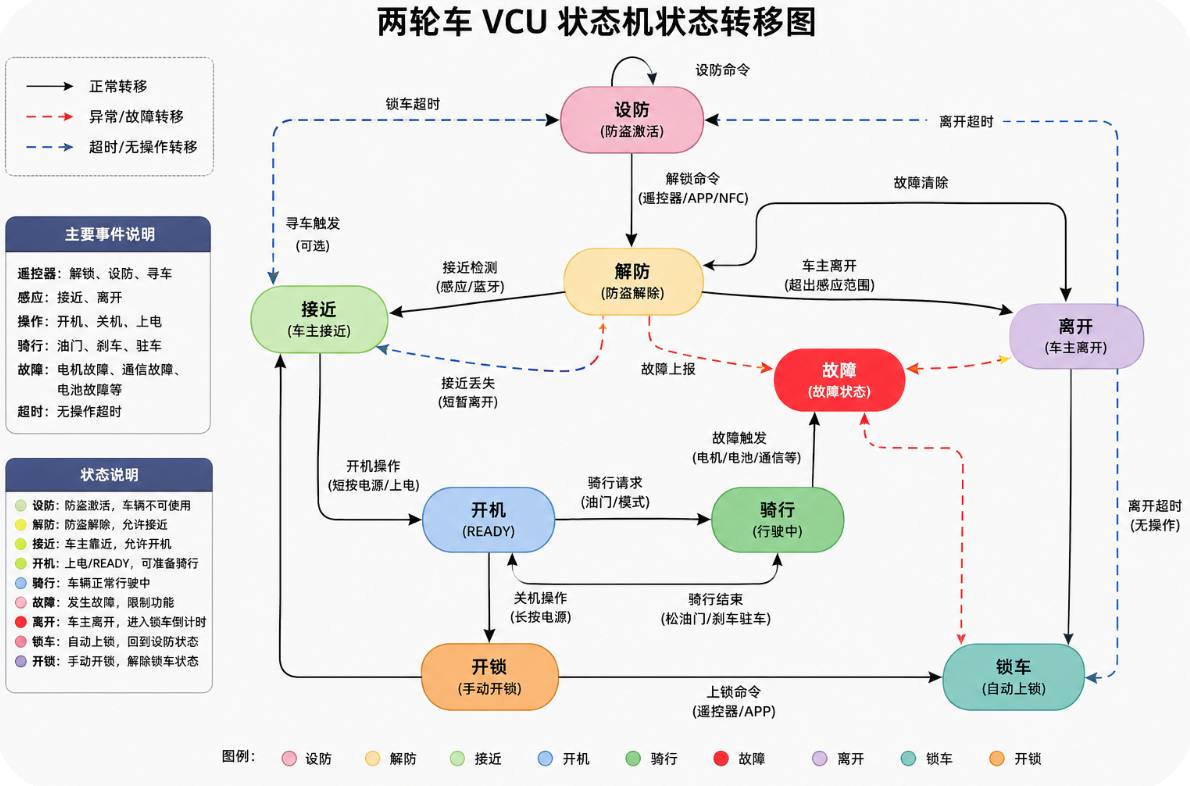

因为它解决的不是代码量问题，而是架构问题。比如两轮车的车身控制器：
整车状态：解防护，手机接近，解锁中，骑行中，锁车中，故障
事件：解防，开锁，关锁，电机过流，超时，锁车
如果使用switch-case，几年迭代下来，很容易变成几千行状态判断。
而表驱动：
增加一个状态，只增加一个枚举。
增加一个流程，只增加一行表。
例如增加：RUN → TIMEOUT → RETRY
表中只需要：
{
RUN,
EVENT_TIMEOUT,
RETRY,
retry_start
},
核心调度代码完全不用修改。
但是表驱动不是万能的
它适合：通信流程、OTA升级、设备生命周期、蓝牙连接、网络连接。
这些场景特点是：状态明确，事件明确。
但是如果逻辑变成：
如果温度超过80度
同时电池电压低于3V
并且通信已经断开3次
进入保护模式
这种复杂条件判断，用表驱动反而会变得困难。那么通常做法是让状态机负责“大流程”，然后让状态内部负责“小逻辑”。
也就是：
状态迁移 → 表驱动
状态动作 → C代码
最后
switch-case状态机的问题，不是它不好，相反，在简单项目中，它是最清晰的方案。
但是随着产品迭代，状态数量和事件数量增加，switch-case会逐渐变成一个巨大的逻辑网。而表驱动状态机的核心思想是不要把“状态如何变化”写死在代码里，而是把它描述成数据，让代码负责执行规则，表只负责描述规则。
这也是为什么很多成熟嵌入式系统、协议栈和汽车电子软件，最终都会从简单的switch-case状态机，逐渐演化到表驱动状态机。
