共模电感简介

共模电感，常见于工业控制器和电源系统，用于抑制EMC干扰。这种器件基于铁氧体磁芯，对共模信号呈现高电感，而对差模信号影响小。其性能特点包括高导磁率、高饱和磁感应强度和良好的温度稳定性。

此外，共模电感可用于CAN和RS485等通信总线的抗干扰设计。

一、共模电感

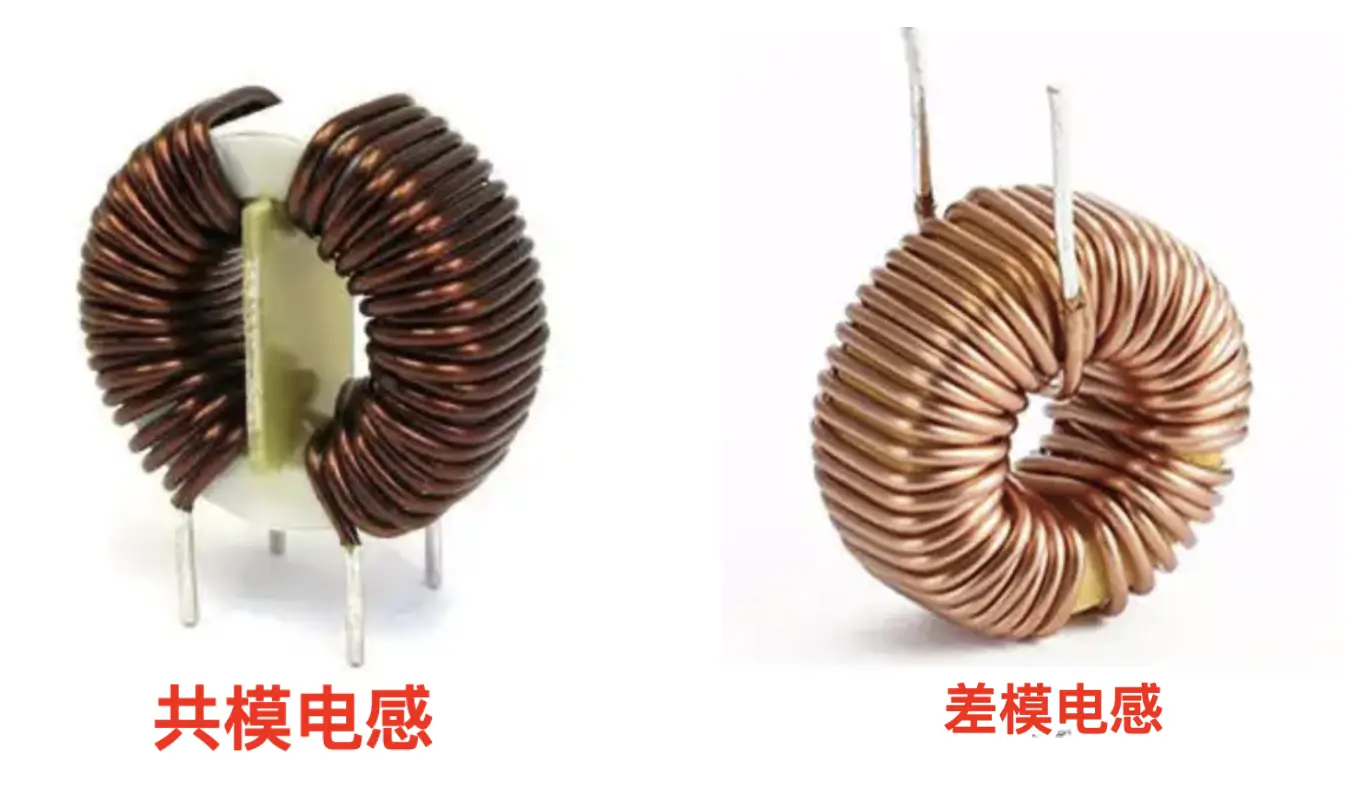

共模电感（Common Mode Choke）是一种用于抑制共模干扰的磁性元件，由两个匝数相同、绕向相反的线圈对称绕制在同一磁芯上构成。

作用： 对共模噪声呈现高阻抗，对差模信号（有用信号）呈现低阻抗，广泛应用于EMI（电磁干扰）滤波。

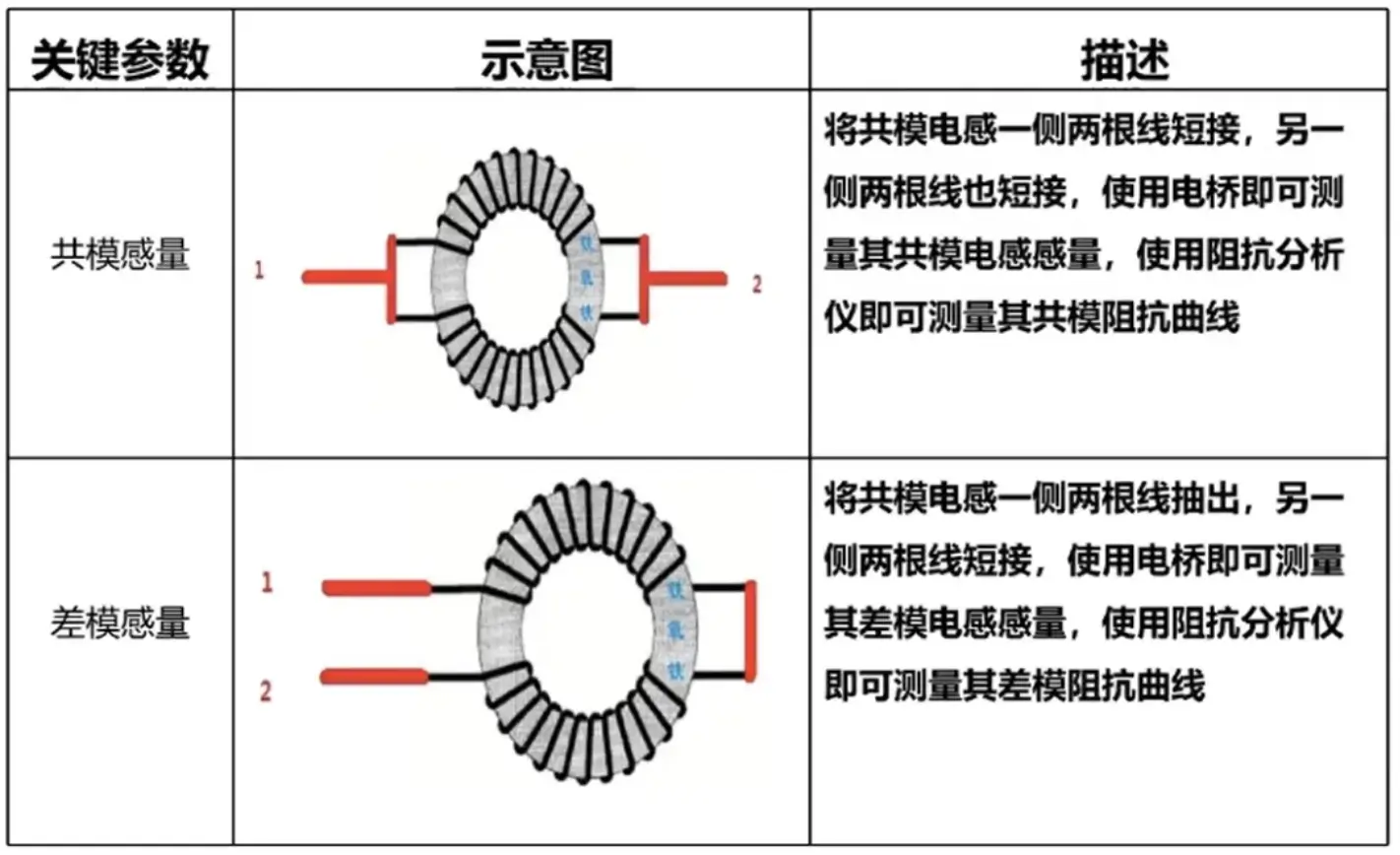

二、共模电感的工作原理

共模噪声路径： 共模干扰是两条导线同相位的噪声电流（如来自电源线的高频干扰），其磁通在磁芯中同向叠加，使电感呈现高阻抗，阻碍噪声通过。– 噪声被抑制。

差模信号路径：

有用信号（差模电流）在两条导线上方向相反，磁通在磁芯中相互抵消，电感感抗接近于零，信号无损耗通过。– 信号正常传输。

三、共模电感应用电路

电源系统：用于抑制EMC干扰，确保电源的稳定性和可靠性。

信号接口：在CAN通信和RS485等通信总线中，帮助减少干扰信号的影响。

PCB设计：在电路设计中，考虑电感两端电容的连接方式和PCB隔离带，以提高电路的抗干扰能力。

滤波电路：与电容配合使用，确保干扰的有效抑制，特别是在电源接口和信号接口电路中。

工业控制器：在工业控制系统中，常用于抑制共模干扰，提升系统的稳定性。

这些应用展示了共模电感在电路设计和干扰抑制中的重要性
