  存储器是记忆信息的实体,是数字计算机具备存储数据和信息能力,能够自动连续执行程序,进行广泛的信息处理的重要基础。

聊聊你常听到的存储器

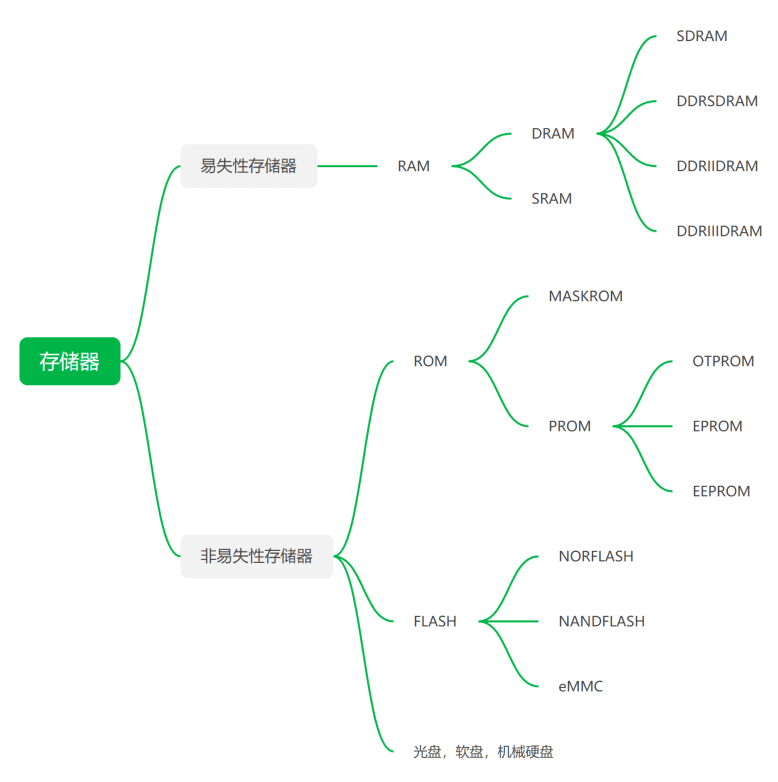

存储器的分类

  RAM(Random Access Memory)的全名为随机存取记忆体,它相当于PC机上的移动存储,用来存储和保存数据的。它在任何时候都可以读写,RAM通常是作为操作系统或其他正在运行程序的临时存储介质(可称作系统内存)。

  不过,当电源关闭时RAM不能保留数据,如果需要保存数据,就必须把它们写入到一个长期的存储器中(例如硬盘)。正因为如此,有时也将RAM称作“可变存储器”。

  RAM内存可以进一步分为静态RAM(SRAM)和动态内存(DRAM)两大类。其中DRAM由于具有较低的单位容量价格,所以被大量的采用作为系统的主记忆。

  ROM(Read Only Memory)的全名为唯读记忆体,它相当于PC机上的硬盘,用来存储和保存数据。ROM数据不能随意更新,但是在任何时候都可以读取。即使是断电,ROM也能够保留数据。但是资料一但写入后只能用特殊方法或根本无法更改,因此ROM常在嵌入式系统中担任存放作业系统的用途。现在市面上主流的PDA的ROM大小是64MB以及128MB。

  RAM和ROM相比,两者的最大区别是RAM在断电以后保存在上面的数据会自动消失,而ROM就不会。由于ROM不易更改的特性让更新资料变得相当麻烦,因此就有了Flash Memory的发展 ,Flash Memory具有ROM不需电力维持资料的好处,又可以在需要的时候任意更改资料 ,不过单价也比普通的ROM要高。

RAM的分类

  RAM有两大类,一种称为静态RAM(Static RAM/SRAM), 另一种称为动态RAM(Dynamic RAM/DRAM)。

SRAM

  SRAM利用寄存器来存储信息,所以一旦掉电,资料就会全部丢失,只要供电,它的资料就会一直存在,不需要动态刷新,所以叫静态随机存储。

  SRAM速度非常快,是目前读写最快的存储设备了,但是它也非常昂贵,所以只在要求很苛刻的地方使用,譬如CPU的一级缓冲,二级缓冲。

DRAM

  动态RAM(Dynamic RAM/DRAM)保留数据的时间很短,速度也比SRAM慢,不过它还是比任何的ROM都要快,但从价格上来说DRAM相比SRAM要便宜很多,计算机内存就是DRAM的。

  DRAM分为很多种,常见的主要有FPRAM/FastPage、EDORAM、SDRAM、DDR RAM、RDRAM、SGRAM以及WRAM等。

  DRAM利用MOS管的栅电容上的电荷来存储信息,一旦掉电信息会全部的丢失,由于栅极会漏电,所以每隔一定的时间就需要一个刷新机构给这些栅电容补充电荷,并且每读出一次数据之后也需要补充电荷,这个就叫动态刷新,所以称其为动态随机存储器。由于它只使用一个MOS管来存信息,所以集成度可以很高,容量能够做的很大。

  SDRAM比它多了一个与CPU时钟同步

  DDR RAM(Date-Rate RAM)也称作DDR SDRAM,这种改进型的RAM和SDRAM是基本一样的,不同之处在于它可以在一个时钟读写两次数据,这样就使得数据传输速度加倍了。这是目前电脑中用得最多的内存,而且它有着成本优势,事实上击败了Intel的另外一种内存标准-Rambus DRAM。在很多高端的显卡上,也配备了高速DDR RAM来提高带宽,这可以大幅度提高3D加速卡的像素渲染能力。

  内存工作原理:内存是用来存放当前正在使用的(即执行中)的数据和程序,我们平常所提到的计算机的内存指的是动态内存(即DRAM),动态内存中所谓的"动态",指的是当我们将数据写入DRAM后,经过一段时间,数据会丢失,因此需要一个额外设电路进行内存刷新操作。

  具体的工作过程是这样的:一个DRAM的存储单元存储的是0还是1取决于电容是否有电荷,有电荷代表1,无电荷代表0。但时间一长,代表1的电容会放电,代表0的电容会吸收电荷,这就是数据丢失的原因;刷新操作定期对电容进行检查,若电量大于满电量的1/2,则认为其代表1,并把电容充满电;若电量小于1/2,则认为其代表0,并把电容放电,藉此来保持数据的连续性。

DDR2,DDR3,DDR4

ROM的分类

  ROM也有很多种,PROM是可编程的ROM,PROM和EPROM(可擦除可编程ROM)两者区别是,

  PROM是一次性的,也就是软件灌入后,就无法修改了,这种是早期的产品,现在已经不可能使用了,而EPROM是通过紫外光的照射擦出原先的程序,是一种通用的存储器。

  另外一种EEPROM是通过电子擦出,价格很高,写入时间很长,写入很慢。

  举个例子,手机软件一般放在EEPROM中,我们打电话,有些最后拨打的号码,暂时是存在SRAM中的,不是马上写入通过记录(通话记录保存在EEPROM中),因为当时有很重要工作(通话)要做,如果写入,漫长的等待是让用户忍无可忍的。

关于FLASH

        FLASH存储器又称闪存,它结合了ROM和RAM的长处,不仅具备电子可擦除可编程(EEPROM)的性能,还不会断电丢失数据同时可以快速读取数据(NVRAM的优势),U盘和MP3里用的就是这种存储器。在过去的20年里,嵌入式系统一直使用ROM(EPROM)作为它们的存储设备,然而近年来Flash全面代替了ROM(EPROM)在嵌入式系统中的地位,用作存储Bootloader以及操作系统或者程序代码或者直接当硬盘使用(U盘)。

   目前Flash主要有两种NOR Flash和NADN Flash。

  NOR Flash的读取和我们常见的SDRAM的读取是一样,用户可以直接运行装载在NOR FLASH里面的代码,这样可以减少SRAM的容量从而节约了成本。

  NAND Flash没有采取内存的随机读取技术,它的读取是以一次读取一块的形式来进行的,通常是一次读取512个字节,采用这种技术的Flash比较廉价。用户不能直接运行NAND Flash上的代码,因此好多使用NAND Flash的开发板除了使用NAND Flash以外,还作上了一块小的NOR Flash来运行启动代码。

  一般小容量的用NOR Flash,因为其读取速度快,多用来存储操作系统等重要信息,而大容量的用NAND FLASH,最常见的NAND FLASH应用是嵌入式系统采用的DOC(Disk On Chip)和我们通常用的"闪盘",可以在线擦除。

   在嵌入式开发中,如uboot的移植,kernel的移植都需要对Flash 有基本的了解。下面细说一下几种Flash中的关系

Flash的内存存储结构

flash按照内部存储结构不同,分为两种:nor flashnand flash

  NorFLASH使用方便,易于连接,可以在芯片上直接运行代码,稳定性出色,传输速率高,在小容量时有很高的性价比,这使其很适合应于嵌入式系统中作为 FLASH ROM。

   NandFLASH 相对于NorFLASH强调更高的性能,更低的成本,更小的体积,更长的使用寿命。这使NandFLASH很擅于存储纯资料或数据等,在嵌入式系统中用来支持文件系统。

1,Nand Flash     在工艺制程方面分NAND flash有两种类型:MLCSLC。MLC和SLC属于两种不同类型的NAND FLASH存储器。

  SLC全称是Single-Level Cell,即单层单元闪存,而MLC全称则是Multi-Level Cell,即为多层单元闪存。

  它们之间的区别,在于SLC每一个单元,只能存储一位数据,MLC每一个单元可以存储两位数据,MLC的数据密度要比SLC 大一倍。在页面容量方面分NAND也有两种类型:大页面NAND flash(如:HY27UF082G2B)和小页面NAND flash(如:K9F1G08U0A)。

  这两种类型在页面容量,命令序列、地址序列、页内访问、坏块标识方面都有很大的不同,并遵循不同的约定所以在移植驱动时要特别注意。


2,Nor Flash    在通信方式上Nor Flash 分为两种类型:CFI Flash和 SPI Flash。

  CFI Flash英文全称是common flash interface,也就是公共闪存接口,是由存储芯片工业界定义的一种获取闪存芯片物理参数和结构参数的操作规程和标准。CFI有许多关于闪存芯片的规定,有利于嵌入式对FLASH的编程。现在的很多NOR FLASH 都支持CFI,但并不是所有的都支持。

   CFI接口,相对于串口的SPI来说,也被称为parallel接口,并行接口;另外,CFI接口是JEDEC定义的,所以,有的又成CFI接口为JEDEC接口。所以,可以简单理解为:对于Nor Flash来说,CFI接口=JEDEC接口=Parallel接口 = 并行接口

        SPI Flash英文全称是serial peripheral interface串行外围设备接口,是一种常见的时钟同步串行通信接口。


 CFI Flash 和 SPI Flash 比较

   SPI flash和 CFI Flash 的介质都是Norflash ,但是SPI 是通过串行接口来实现数据操作,而 CFI Flash 则以并行接口进行数据操作,SPI容量都不是很大,市场上 CFI Flash 做大可以做到128Mbit,而且读写速度慢,但是价格便宜,操作简单。而parallel接口速度快,容量上市场上已经有1Gbit的容量,价格昂贵。
