传输线阻抗匹配：从理论到实践的深度解析

一、传输线阻抗匹配的基础概念

在电子通信与高速数字电路领域，传输线是信号传输的核心载体。然而，当信号在传输线中传播时，若传输线的特性阻抗与源阻抗、负载阻抗不匹配，就会引发信号反射现象。信号反射会导致信号波形失真、传输损耗增加，严重影响通信质量与电路性能，这便是传输线阻抗匹配问题产生的根源。

传输线阻抗匹配的本质，是通过各种技术手段，使得传输线的特性阻抗与源阻抗、负载阻抗达到某种平衡状态，从而最大程度地减少信号反射，实现信号的高效、无失真传输。从能量角度看，阻抗匹配意味着信号源的能量能够最大限度地传输到负载，而不会在传输线中产生反射损耗。

二、传输线阻抗的理论基础

（一）传输线的特性阻抗 Z0

传输线的特性阻抗 Z0 是传输线的固有属性，它取决于传输线的几何结构（如导线的直径、间距、绝缘介质等）和材料参数（如介电常数、磁导率等）。

均匀传输线的特性阻抗公式

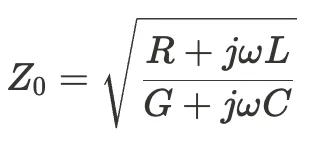

对于均匀传输线，特性阻抗的计算公式为：

其中：

• R：单位长度传输线的电阻
• L：单位长度传输线的电感
• G：单位长度传输线的电导
• C：单位长度传输线的电容
• ω：角频率（ω = 2πf，f为工作频率）

高频情况下的简化

在高频情况下（通常当信号频率较高，使得 ω L >> R 且 ω C >> G 时），传输线可近似为无耗传输线，此时特性阻抗公式简化为：

这表明，无耗传输线的特性阻抗仅由单位长度的电感和电容决定，与频率无关。

关键点总结

1. 特性阻抗的物理意义：由传输线的几何结构和材料参数决定。
2. 高频简化条件：ω L >> R 且 ω C >> G。
3. 无耗传输线的特性阻抗：仅与 L 和 C 有关。

（二）反射系数与驻波比

为了量化阻抗不匹配导致的信号反射程度，引入反射系数 Γ 和驻波比（VSWR，Voltage Standing Wave Ratio）的概念。

反射系数 Γ 定义为反射波电压与入射波电压的比值，对于传输线终端接负载阻抗 ZL的情况，反射系数为：

反射系数的模值 Γ 越大，说明反射越严重；当 | Γ | = 0时，意味着阻抗完全匹配，无反射。

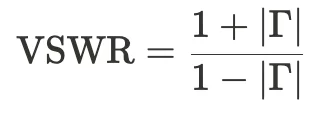

驻波比 VSWR 则反映了传输线上电压的最大幅值与最小幅值之比，其与反射系数的关系为：

理想的阻抗匹配状态下，VSWR = 1；VSWR 越大，阻抗不匹配程度越高。

三、阻抗匹配的方法与分类

（一）阻抗匹配的分类

根据匹配网络的位置和作用，阻抗匹配可分为源端匹配、负载端匹配和传输线中间匹配等。源端匹配主要是使信号源的输出阻抗与传输线特性阻抗匹配；负载端匹配则是让传输线特性阻抗与负载阻抗匹配；传输线中间匹配常用于长距离传输或复杂网络中，对传输线进行分段匹配。

（二）集总参数元件匹配网络

在高频和高速电路中，常用集总参数元件（电感、电容）来构建匹配网络，因为它们体积小、易于集成。常见的集总参数匹配网络有 L 型、T 型和 π 型等，其中 L 型匹配网络结构简单，应用广泛，下面以 L 型匹配网络为例进行说明。

四、L 型匹配网络的设计与计算（以实例展开）

（一）设计需求背景

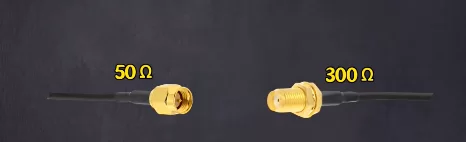

假设我们有一个高速传输系统，源阻抗 Rs= 50Ω，负载阻抗 R_L = 300Ω，工作频率 f = 100MHz。由于源阻抗与负载阻抗差异较大，直接连接会产生严重的信号反射，因此需要设计 L 型匹配网络，通过串联电感和并联电容来实现阻抗匹配。

（二）关键参数计算

1. 串联电感的感抗 X_L

在 L 型匹配网络中，串联电感的感抗  X_L可通过品质因数 Q 和源阻抗 Rs计算，公式为：

这里我们选取品质因数 Q = 2.236（品质因数的选取需综合考虑匹配效果、带宽等因素，不同应用场景下 Q 值有所不同），将 Rs = 50Ω代入公式：

2. 并联电容的容抗 Xc

并联电容的容抗 Xc 由负载阻抗 RL 和品质因数 Q 决定，公式为：

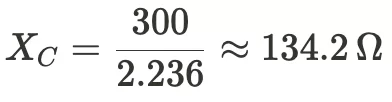

把 RL = 300Ω，Q = 2.236 代入可得：

3. 电感 L 与电容 C 的取值

结合工作频率 f = 100MHz，角频率 ω = 2πf，进一步计算电感和电容的具体数值。

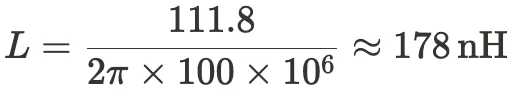

• 电感 L：由感抗的计算公式 XL = ωL（ω = 2πf），可得电感 L 的计算公式：

将 XL ≈ 111.8Ω，f = 100 × 10⁶ Hz 代入：

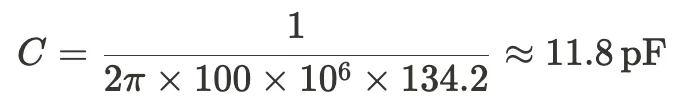

• 电容 C：由容抗的计算公式 Xc = 1 / ωC（ω = 2πf），变形可得电容 C 的计算公式：

把 Xc ≈ 134.2Ω，f = 100 × 10⁶ Hz 代入：

（三）匹配原理与能量传输

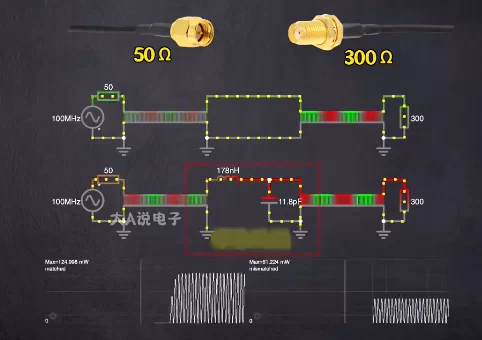

通过上述计算得到的电感 L ≈ 178nH 和电容 C ≈ 11.8pF 构建 L 型匹配网络后，源阻抗和负载阻抗在功率意义上实现了阻抗匹配。此时，多余的信号反射能量会在电容和电感之间来回震荡，从而使信号源的能量能够最大限度地传输到负载，减少了信号在传输线中的反射损耗，保证了高速信号传输的质量。

五、阻抗匹配的实际应用与挑战

（一）实际应用场景

传输线阻抗匹配在众多领域都有广泛应用。在射频通信系统中，发射机与天线之间的阻抗匹配至关重要，它能确保发射机的功率高效传输到天线，从而实现远距离、高质量的信号发射；在高速数字电路（如计算机内部的总线、高速接口等）中，阻抗匹配可以减少信号反射，避免信号间的串扰，保证数据传输的准确性和可靠性；在微波工程领域，各种微波器件（如滤波器、耦合器等）之间的连接也需要进行阻抗匹配，以实现微波信号的低损耗传输。

（二）面临的挑战

尽管阻抗匹配的理论和方法已较为成熟，但在实际应用中仍面临诸多挑战。首先是宽频带匹配问题，很多应用场景需要在较宽的频率范围内实现良好的阻抗匹配，而集总参数元件的特性通常与频率相关，这就需要设计复杂的匹配网络或者采用分布式参数元件（如传输线段）来实现宽频带匹配。

其次，在高速集成电路中，芯片内部的互连线也存在阻抗匹配问题。由于芯片内部空间狭小，传统的集总参数元件难以集成，因此需要采用特殊的设计方法，如优化互连线的几何结构、使用匹配网络的等效电路等，来实现芯片内部的阻抗匹配。

另外，制造工艺的偏差也会影响阻抗匹配的效果。在实际生产中，传输线的几何尺寸、介质参数等可能会与设计值存在偏差，这就需要在设计时考虑一定的容差范围，或者采用自适应匹配技术，根据实际测量的参数对匹配网络进行调整。
