一文弄懂 keil 的 sct 分散加载文件

很多人第一次碰到 Keil 的 SCT 文件，其实不是因为想学，而是被项目逼出来的。

可能是你要做 Boot + App，或者 OTA，又或者只是单纯内存不够了。这个时候你会突然发现一件事：你一直在写代码，但你其实不知道程序“最后是怎么放到芯片里的”。

这事一旦意识到，就有点不太对劲了。

因为你平时写代码，是站在“逻辑”的角度看问题的，比如一个变量、一个函数，写在哪就是在哪。

但 MCU 不是这么回事。你写的这些东西，编译完之后其实变成了一堆零散的段，有的在 Flash，有的要搬到 RAM，有的甚至只是运行时才存在。真正决定它们“最终落在哪”的，是链接阶段，而不是你写代码的时候。

SCT 就卡在这个位置上，它不是在描述代码，而是在定义“这些东西最后怎么被摆到内存里”。

SCT文件的基本语法

; 注释以分号开头
加载域名称 起始地址 [属性] [最大尺寸] {
    执行域名称 起始地址 [属性] [最大尺寸] {
        输入段描述
    }
}

先来看个栗子，对照着看更熟悉，我们知道STM32 的 Flash 地址从 0x08000000 开始，而 RAM 是从 0x20000000 开始。

LR_IROM1 0x08000000 0x00100000  {    ; 加载域：起始0x08000000，最大1MB
  ER_IROM1 0x08000000 0x00100000  {  ; 执行域（在Flash中执行）
   *.o (RESET, +First)                ; 异常向量表放在开头
   *(InRoot$$Sections)                 ; 包含__main等
   .ANY (+RO)                          ; 所有只读段
  }
  RW_IRAM1 0x20000000 0x00020000  {   ; 执行域（RAM）
   .ANY (+RW +ZI)                       ; 所有可读写和零初始化数据
  }
}

LR_开头的加载域，是Load Region的缩写。

ER_开头的执行域， 是Execution Region的缩写。

• 加载域名称：标识加载区域的符号，通常使用 LR_ 前缀，如 LR_IROM1。
• 起始地址：加载域的基地址，可以是数字，也可以是符号。
• 属性：可选，如 ABSOLUTE（绝对地址，默认）、PI（位置无关）、RELOC（可重定位）等。
• 最大尺寸：可选，指定该区域的最大字节数，链接器会检查是否超限。

以上是加载域的解释，上面sct 的代码中说明，加载域只有一个，那就是从 0x08000000 开始的 0x00100000长度的 Flash，这是存放所有代码的地方，包括运行的代码和执行时的 RAM 变量。

加载域的内部会分别配置对应的执行域，大部分可执行的代码会放在 Flash 里面，程序运行时的全局变量则会放在 RAM 里面，也就是 0x20000000 这个地址后面。当然，还有一些需要快速执行的算法代码，也可以被指定在 RAM 里面。

执行域属性：

• ABSOLUTE：执行域地址固定（默认）。
• PI：位置无关执行域。
• OVERLAY：允许重叠，用于覆盖技术。
• FIXED：固定地址，与加载域地址相同（常用于Vectors表）。
• EMPTY：不包含任何输出段，仅保留地址空间。
• PAD：填充区域到指定大小。

以上可选的属性用的不是很多，更重要的是输入段的描述。

输入段描述

输入段描述： 用于指定哪些模块（目标文件、库）的哪些段被放入该执行域。格式为：

模块名(段名, +属性)

• 模块名：可以是目标文件名、库名，或 *（匹配所有模块）。
• 段名：可以是输入段名称（如 RO、RW、ZI、CODE、DATA 等）或具体节名（如 .text、.data）。
• +属性：如 +FIRST（放在区域开头）、+LAST（放在区域末尾）。

再来看一个复杂的栗子

LR_IROM1 0x08000000 0x00100000 {
  ER_IROM1 0x08000000 0x00100000 {    ;这里是第一个加载域
   startup.o (RESET, +First)          ;复位向量，这里开始是中断向量表
   *(InRoot$$Sections)
   .ANY (+RO)
  }
  ; 将关键函数放在Flash的特定地址
  ER_FUNC 0x08020000 FIXED 0x1000 {
    critical.o (+RO)                 ;整个文件的函数放在特定 flash 地址
  }
}

LR_IROM2 0x08010000 0x00010000 {      ; 另一个加载域（例如存放常量数据）
  ER_CONST 0x08010000 FIXED {
    *.o (.rodata)                    ;所有常量数据放在这一个加载域
  }

  RW_IRAM1 0x20000000 0x00010000 {
    .ANY (+RW +ZI)
  }

  RW_IRAM2 0x20010000 0x00010000 {
    .ANY (+RW +ZI)                       ; 更多RAM区域
  }
}

这里要注意，对于 +RW 属性的一些变量一定要写在加载域里面，因为这部分初始化的全局变量是有初始值的，他们要在执行的时候被拷贝到 RAM 中，从哪里拷贝呢？肯定是从 Flash 中的某个地址拷贝，这里把他们写到了 LRIROM2加载域中，也就是告诉了链接器，他们的地址被安排在了LRIROM2 0x08010000 0x00010000中，拷贝的时候就知道地址在哪里了。

为什么初学者不知道 sct 的存在

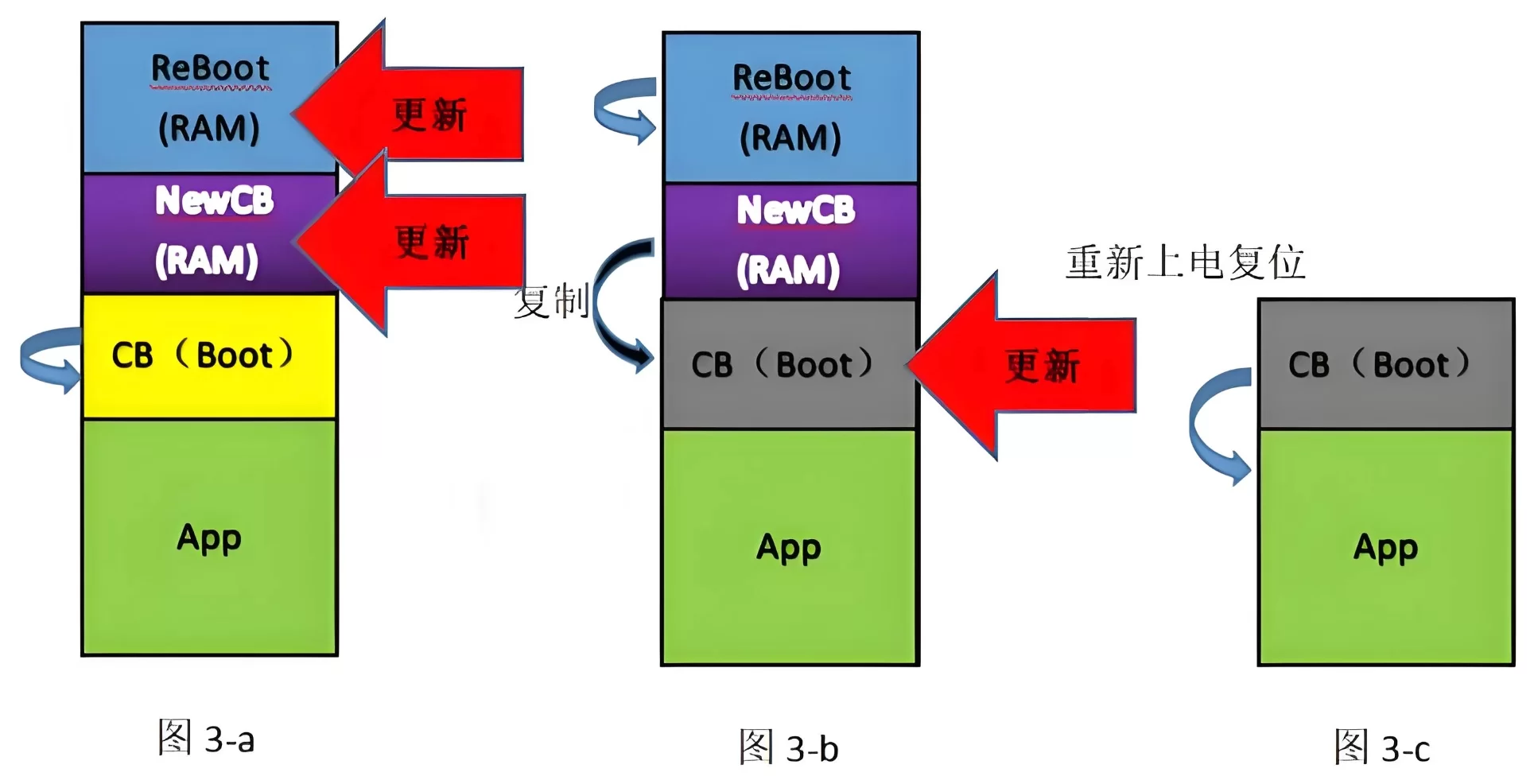

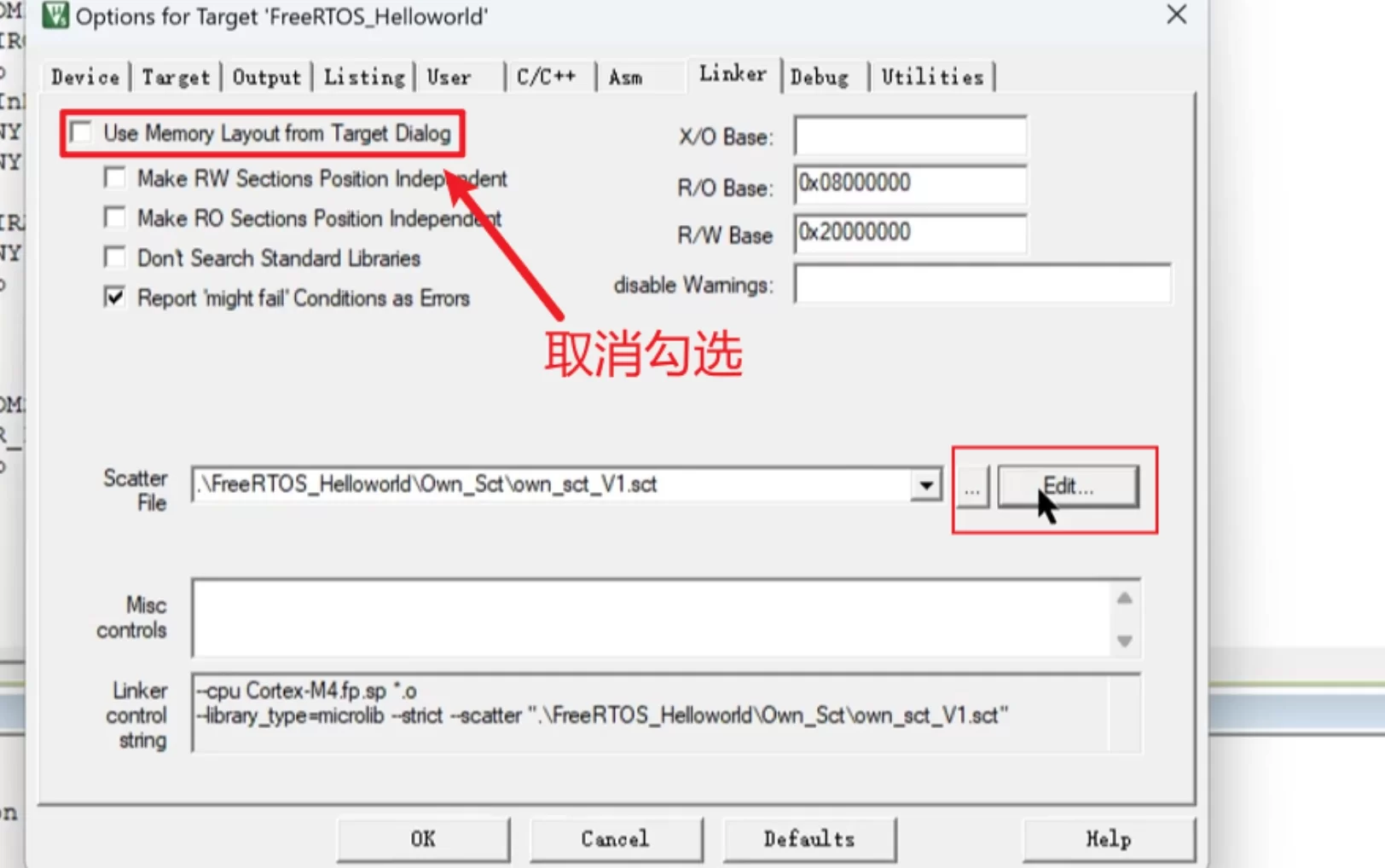

你一开始可能感觉不到它的存在，是因为 Keil 默认帮你做了一套分配：代码进 Flash，变量进 RAM，一切都还能跑。但这个前提是，你的工程还没复杂到需要“控制”。一旦你开始做 Boot + App，这个默认策略马上就失效了。

很多人第一次翻车就是这里。你以为把 App 烧到 0x08010000，它就会从那里运行，但实际上如果 SCT 没改，它还是按 0x08000000 去链接的。程序运行的时候，是按照“它认为的地址”来的，而不是你烧录的地址。这时候你再去看问题，就会发现完全对不上——代码没问题，烧录也成功，但就是跑飞了。

这其实是个很典型的认知错位：你以为你在控制地址，其实你没控制，SCT 才是那个真正控制的人。

等你再往后走一步，内存问题也会变得不那么直观了。很多人遇到 RAM 不够，第一反应是变量太多，但你真去拆，会发现问题不只是“多少”，而是“怎么放”。带初始值的变量在 Flash 里有一份，在 RAM 里还要再拷贝一份，是双占；而没初始化的变量只是在启动时清零，只占 RAM。你如果没有这个视角，优化的时候就很容易走偏，删了很多东西，效果却不明显。

再往深一点，比如你开始做一些对实时性要求高的东西，像电机控制或者 DSP，你会发现 Flash 跑代码有瓶颈，这时候就得把一部分函数搬到 RAM 里执行。到了这里，其实已经不是“写代码”的问题了，而是你要明确知道，这段代码存在哪、启动时怎么搬、运行时在哪执行。这一整套行为，本质上都是通过 SCT 在定义的。

没图了

走到这一步，你再回头看 SCT，就不会再把它当成一个“语法奇怪的配置文件”了。它其实是在回答一个更底层的问题：你的程序，作为一堆资源，是怎么在这块芯片上被组织起来的。

所以很多人会觉得 SCT 难，其实不是难在写，而是难在没这个视角。你如果脑子里还是“代码=程序”，那它就很拧巴；但一旦你开始把程序理解成“内存里的布局结果”，SCT 反而变得很自然，因为它只是把你脑子里的那套布局规则写出来而已。

说白了，一个很简单的分界线：当你还在让工具帮你决定放哪的时候，你是在写代码；当你开始自己决定每一块资源该放哪的时候，你其实已经在做系统设计了。而 SCT，就是你手里那把最直接的控制工具。
