还记得2013年的时候，兆易创新发布了一个32bit的MCU，叫GD32Fxxxx的，打眼儿一看就觉得是个冒牌货，以至于后来的几年都围绕着ST转悠，一直把GD挡在门外。
直到有一天，灵动微也来了，国民技术也来了，航顺也来了……
我不得不考虑在供应链系统内引入ST的竞争对手，那个时候正好在设计一款小型的平衡车，非常巧妙的让我遇上了GD芯片早期的bug，ADC的阻抗不够，硬件不能平替，SWD的两个IO也同样的阻抗不够，以至于在BYD的代工厂连程序都下载不进去。
老实说，并没有觉得国产抄袭的行为可耻，因为自己当时设计的要求就是同一个bin文件烧录到GD和ST的要都能跑。
现在看来，那时候还是自己幼稚了，其实咱们国内的这些32们，还真算不上完全抄袭ST，只不过寄存器地址搞成了一样的，方便的去适配他的库和现有应用而已。
今天在网络上找到一位大佬，竟然把所有国内的32以及ST的衣服都扒光了，那我们就一起来看看他们美妙的果照吧。
先看所谓的真身吧，ST是cortex M和推广的先驱，尤其是当时的STM32F103系列，最低时三五块钱，高的时候三五百，可以说是一代神话。
我们脱掉它黑色的西装，看看赤身裸体的芯片是这个样子
晶片上有一些脏污，但这并不影响我们看到它设计的工整匀称，芯片内部其实就像盖楼一样层层叠叠，真可谓一沙一世界，一叶一菩提。我们来看一张清晰一些的
你要记住它裸露着的样子，接下来我将给你看一下国内的32们的百态身姿。
首先，我们先看一个冒牌货，这是博主买的一个蓝色的开发板，从上面薅了一个STM32，其实他是后来被重打了丝印的。
其实看这个外面的塑封形状就感觉不对劲了，但既然能把丝印打上去，从使用者的角度来说，它和STM32也就没什么两样了，但是脱了衣服可就瞒不住了。
首先，这就不是STM32，芯片的具体设计不甚懂，但是从表面看来，这个布局不是很美观，左上角的部分应该是内核部分吧，我看着和STM32的左下角是一样的。
这芯片内部的设计跟我们做应用的layout实际是一样的，同样的应用，我四层板布好线，看起来美观，性能还强，你整了八层，结果参考面还是分的七七八八，动不动就让软件hardfault了。
总归这个水货并不是复制的STM32，只是穿上了人家的衣服，属实的假冒伪劣产品吧。
接下来，我们看看航顺的这一颗就有意思了，应该是航顺，从logo来看跑不了了。
嗯，脱衣服，咱检查一下吧
怎么样，这白玉无瑕的肌肤，玉骨冰肌的脉络是不是着实眼熟啊，我觉得这案子算是破了，肯定出自华强北之手，反观这航顺和STM32的兼容性也是杠杠的。
接下来，我们看看灵动微
同样的，我们把身份证放旁边，避免认错人，要不然脱去外衣更认不得了。
有一说一，从外行的眼光来看，灵动微这个最上层的连线少了很多。
在看一个Betterlife，讲真，这个品牌非常陌生，我确实没听过，不过有身份证他应该是跑不了，这是一家做指纹触控方向的公司，官网并没有找到这个型号
先不管它从哪里来，要到哪里去吧，还是先脱为敬。
这看起来似乎也挺独特的，至少布局上并没有完全复刻其他家的，拿过来多少也是改了一改的，不知道芯片行业的综合布线工具是不是也有自动的。
接下来出场的应该是极海，因为这个logo对，搞得我不敢确定，看料号没错，但是logo指向的公司是一个做打印机耗材的，我猜想这是自己丝印了。我们就权当是极海吧。
记得当初我打算准入极海进入供应体系的时候，ST的原厂和代理商们都给我说ST正在起诉极海。
如果从下面这个果照来看，人家确实也是两个胳膊两条腿，胳膊能抡，腿儿能奔。但是，人家不单衣服不一样，皮肤骨头也都不一样，不是克隆，也是自己一点点长起来的，不过这是不是极海现在还不确定。
再来看看下面这个，这就有意思了

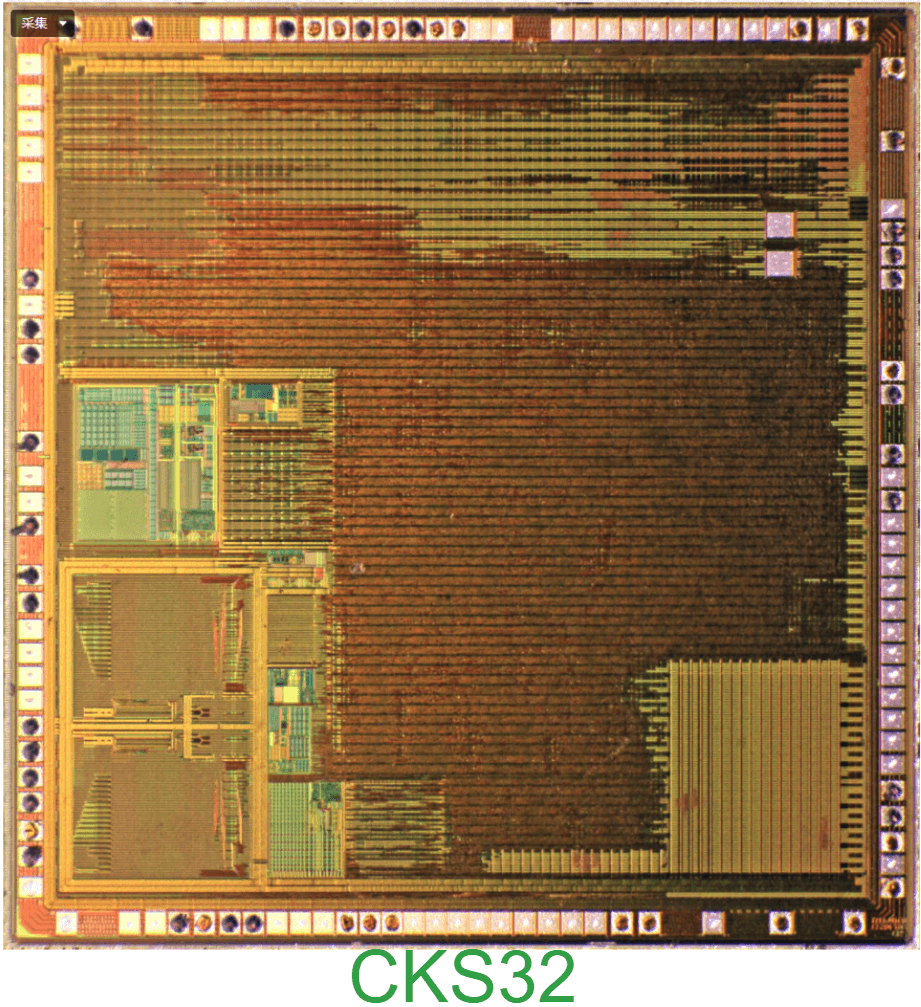

这是中科芯的一款32，扒开一看，跟上面那个简直就是一个模子刻出来的，不知道这把图出自谁人之手。
看到那两个测试点没，我估计他们是专门给别人定制32的，只要给钱，穿什么不是穿呀。

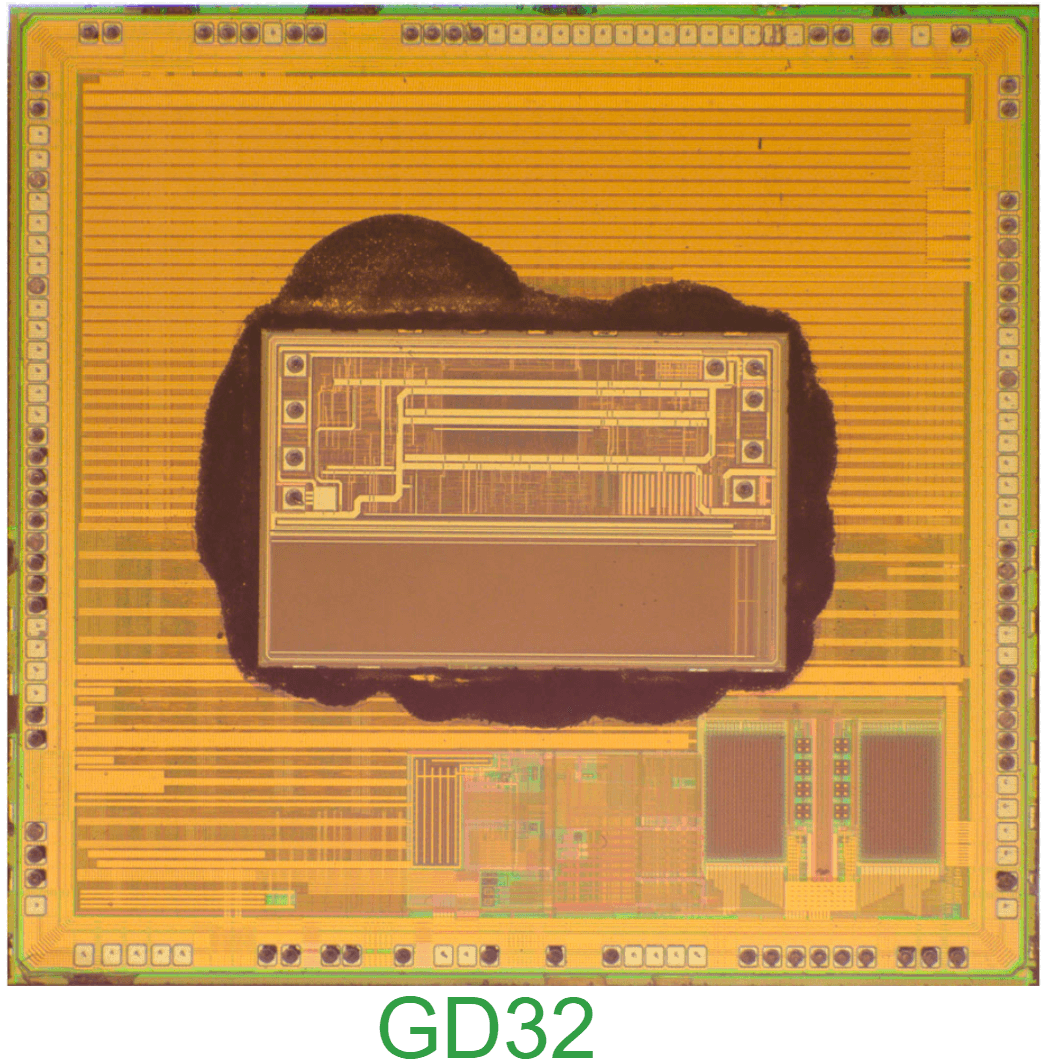

最后了，还是想说一说GD，我觉得GD应该是最没有复刻嫌疑的，因为它内部的flash是独立的一个die，跟上面的那些完全不是一个类型。
你看中间那一坨，就是直接用黑胶粘上去的一样，所以说，GD的如果想要flash大一点，可能几天就搞定了。flash也是他的自己的技术。
一路看下来，之前还真是冤枉了一种国产芯片，以为真的像我们在杰士邦抄板一样，直接X光一照出几张照片就可以拿去洗出来呢。
